Zzj - 804- motor z nizkimi stroški rolanja

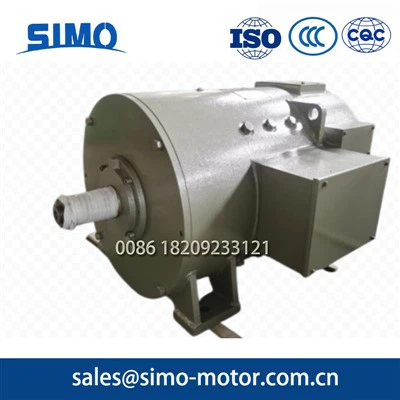

ZZJ -800 serijski DC motor za pomožni valjarski pogon je glavni izdelek našega podjetja, izdelan v skladu z mednarodnim IEC -34-13 standard za "Električne motorje za pomožne rolske pogone" ., ki se lahko s stalnimi postavitvami v jekleni industriji {{3}, ki lahko v jekleni industriji {{3}, ki lahko v jekleni industriji {{3}, v jekleni industriji {{3}, ki lahko s stand in stand v jekleni industriji {{3}, in lahko s stand in stand lahko v jekleni industriji {{3}, ki lahko s stand in stand v jekleni industriji {{3}, ki se lahko s stand in stand v jekleni industriji {{3} lahko, in se lahko s stand, in lahko s stališčem v jekleni industriji. Okolje, pa tudi veliki in ponavljajoči se preobremenitveni navori . V glavnem se uporablja za delovne tabele za valj, naprave za stiskanje, looper napenjalnike, striženje in žerjave ingot itd.

This series of motors has a round structure, good heat dissipation, is suitable for rectifier power supply, and can withstand pulsating current and rapid changes in current (load changes) during operation with good commutation. This series of motors maintains the external dimensions and installation dimensions of the 600 series, while the power level is one level higher than the 600 series, reaching an internationally advanced level. The insulation Razred motorja je f . Zanesljiva izolacijska struktura in postopek impregnacije sta sprejeta, da se zagotovi stabilna izolacijska zmogljivost in dobro odvajanje toplote . Motor je primeren za napajanje nastavitve DC in tudi za statično napajanje usmernikov, ki se lahko izognejo dolgemu mostu, ki se v celoti podpira, saj je Friter-faces, ki je povezana s friterjem, ki je povezana z napajanjem, ki je povezan s tri-fazi, ki je povezana s friterjem, ki je povezana z napajanjem, ki je povezan s tri-fazi, ki je v celoti podvržena napajalnik, ki je povezana s friterjem, ki je povezan s tri-fazi. in dobro delovanje .

Primer: zzj - 804

ZZJ: DC motor za pomožni pogon valjanja

8: Koda serije

04: Številka okvirja motorja

3.1 Podatki v tabeli tehničnih parametrov je treba uporabiti pod naslednjimi pogoji:

A . nadmorska višina: ne presega 1000m .

B . temperatura zraka v ambient: -30 stopnja do +40 stopinja .

C . delovno okolje: ne sme vsebovati kislih, alkalnih ali drugih plinov, ki so jedki za izolacijo .

D . Motorni delovni cikel: s 1 - neprekinjena dolžnost z zunanjim prezračevanjem, s 2 - kratkotrajna dolžnost (popolnoma zaprta), s 3 - prepletena periodična dolžnost (popolnoma zaprta), (hitrost obremenitve fc {{5}%)

E . vezje armaturnega armatura motorja in vzbujevalno vezje: lahko ga poganja statični napajalnik usmernikov in je primeren tudi za napajanje iz generatorja DC .

F . uspešnost: Učinkovitost te serije Motors izpolnjuje zahteve GB 5227-85 ("DC Motors za pomožne pogone za kotalni mlin") .

3 . 2 Motor Standard Nazivna napetost: 220V, 440V . Druge ravni napetosti se lahko pogajajo z našim podjetjem.

3 . 3 Nazivna hitrost motorja mora biti v skladu s specifikacijami v tehničnem podatkovnem listu glede na značilnosti motorja . napetostni motor z oceno 220V, ki bi moral biti sposoben prenašati hitrost hitrosti.

3.4 When the motor is powered by a DC power supply without obvious pulsations (i.e., powered by a rotary generator), and operates under the rated output power and specified duty cycle, and the ambient air temperature does not exceed 40℃C, the temperature rise of each winding, measured by the thermometer method, should not exceed 75K or by the metoda upora, ne sme presegati 110k . Povišanje temperature komutatorja, merjeno z metodo termometra, ne sme presegati 85 stopinj C.

3 . 5 Za prezračevano neprekinjeno dolžnost (S1) ali popolnoma zaprto kratkotrajno dolžnost (S2) z mejo 1- uro, razmerje vzbujanja Ampere-zavijanja kumulativnega sestavljenega DC motorja je približno 50% serij vzbujanja ampere-turne.

3.6 Za prezračevano neprekinjeno dolžnost (S1) ali popolnoma zaprto kratkotrajno dolžnost (S2) z mejo 1- uro, največja hitrost regulacije hitrosti DC motorja ne sme presegati naslednjih specifikacij:

3 . 7 V določenem tekaškem obdobju, z variacijami hitrosti v hladnem stanju, zunanje prezračevani motor DC ne sme presegati 15% nazivne hitrosti, popolnoma zaprti DC motor pa ne sme presegati 20% hitrosti nazivne hitrosti ., pri čemer se je takratna hitrost, ki ni znižana, ali pa se ne bo znižala, ali se ne bo znižala, ali se oceni nazivna hitrost.

3 . 8 zzj -810 mototorji in zgoraj so opremljeni z kompenzacijskimi navitiji.

3 . 9 Motor je opremljen z ozemljitvenimi sponkami, označenimi s ozemljitvenimi simboli.

4.1 Obrazci za zaščito motorja in namestitvene strukture:

A . Skupni obrazec za zaščito serije:

Popolnoma priloženo: IP44

Prezračeno: IP23

B . metoda namestitve je v skladu z nacionalnim standardnim GB 997-81 kot IMB 3. Druge metode namestitve se lahko ločeno pogajajo z našim podjetjem .

4.2 Hladilne metode:

Popolnoma zaprti motorji imajo dve vrsti hlajenja: naravno površinsko hlajenje ohišja (IC0040) in prisilno hlajenje zraka, ki ga poganja notranji ventilator (IC0041) .

Prezračeni motorji imajo tri vrste hlajenja: vhodna dovoda zraka in naravni zračni odtok (IC17), dovod za dovod zraka in izhod iz zraka (IC37) in tiste, opremljene z neodvisnim puhalom (IC16) .

Zahtevana količina hladilnega zraka za vsako velikost okvirja (glej tabelo)

4 . 3 Lokacija terminala: Če pogledamo z glavnega konca pogona, je na desni strani okvirja . Če je potrebna leva stran ali zgornji del, se posvetujte z našim podjetjem ločeno.

4 . 4 Motor je lahko opremljen s generatorjem tahometra in dodatki na pomožnem pogonskem koncu.

4 . 5 Motor ima dvojno konično podaljšanje gredi, s standardnim konusom 1: 10., če je potreben konus podaljšanja gredi 1: 9 ali če je treba celotno dolžino motorja spremeniti, se posvetujte z našim podjetjem ločeno.

4 . 6 Prenos motorja je povezan s prilagodljivo sklopko . med montažo je potrebna skrbna poravnava.

5 . 1 Pred naročilom se posvetujte s katalogom izdelka in razjasnite model izdelka, specifikacije in druge podatke . Če se raznolikost, specifikacije ali drugi podatki razlikujejo od kataloga, se obrnite podpisati po dogovoru.

5 . 2 Pri naročilu navedite model motorja, moč, napetost, hitrost, delovni cikel, strukturni tip, metodo hlajenja, vzbujevalno napetost, lokacijo vtičnice/terminala in imena dodatkov in rezervnih delov.

5 . 3 Če je delovno okolje posebno in je potrebna vrsta vlažne toplote, po originalni številki modela navedite "Th".

Zzj -800 serija DC motor za pomožni pogon valjanja, največji operativni navor po prilagajanju napetosti ločenega (ali shunt) vzbujenega motorja za 220V (ali 230V) . Glej sliko 1 za referenco .

Slika 2:Največji operativni navor po polju Olajšanje hitrosti regulacije 220 (230) V, ločeno (ali shunt) vzbujen DC motor .

 Za ZZJ -800 serije Pomožni DC Motors DC, ki delujejo pod popolnoma zaprto vmesno dolžnostjo (S3), glejte sliko 3 za izhodno moč serijskih motorjev DC, ki so pod različnimi cikli obremenitve (FC) ., glejte Slika 4 za izhodne moči (Shunt), navdušeni nad motostijo DC, ki jih je DC, navdušeno nad motorjemami DC-jem, navdušenim motostim DC-jem, navdušenih z DC motostičnimi motostimi. (S3) .

Opombe:

When starting separately excited motors, the field winding must be connected to the rated voltage before connecting the armature circuit. When stopping, disconnect the armature circuit first, then disconnect the field circuit to avoid overspeed caused by weak magnetism during starting and stopping, which can damage the motor. Start the external ventilation fan and open the air path at the same time when connecting the excitation Napajanje vezja, da se prepreči toplotna poškodba motorja .

Nizkocenovni valjalni mlinski motor - vaša optimalna izbira . Za podrobnosti se obrnite na sales@simo-motor.com.cn .
